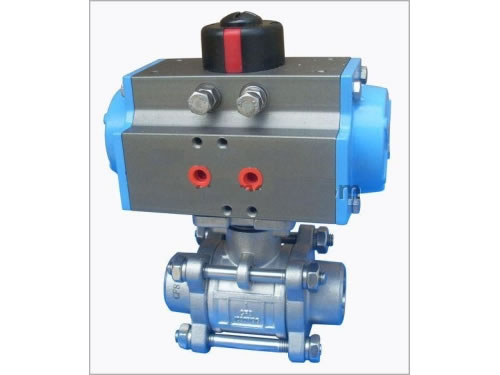

空気圧アクチュエータ付き3PC突き合わせ溶接ボールバルブ

説明

当社ではボールバルブ作動3PCの空気圧のこの種の突き合わせ溶接の終了です。それは、小容量、信頼性の高いシール性能、シンプルな構造、便利なメンテナンスおよび高耐食性のような明確な特徴を持っています。この突合せ溶接ボールバルブは、遮断配布や各種パイプライン内の媒体の流れ方向を変えるために使用され、広く水、石油、天然ガス、弱い腐食液等で塗布

メリット

1. 3PC空気圧作動式ボールバルブはISO9001 / CE / API 6D certified.
です2.当社は、技術の改修、プロセス改善、構造の最適化と品質に多くの注意を払ってimprovement.
3.これらの突合せ溶接ボールバルブは、厳密にはこのように製品のquality.
を確保し、ストレージに前に検査されています4. KERUIが最適かつタイムリーなservice.
を提供し、優れたアフターサービスシステムを持っています5.私たちの3PCの空気圧作動式ボールバルブは、最初の18カ月以内に保証されています。

パフォーマンス

1.この突合せ溶接ボールバルブのシール材料はすべて等標​​準PTFE及びPPL、炭素繊維を採用彼らが形成した後、デジタル制御旋盤により加工押圧高温下で冷却されます。このような方法では、シール性能と耐摩耗性は、より長い寿命をリードし、保証されています。
2.この3PC空気圧作動ボールバルブのボールは、フローティング型であり、したがって、圧力の作用下で、それがしっかりと出口端部のシール面に変位し、プレスの一定量を生成することができ、出口端の優れたシール性能を確保。

空気圧アクチュエータ付き3PCの突合せ溶接ボールバルブの仕様

ボールバルブ		空気圧式アクチュエータ
接続タイプ	溶接接続	シリンダー	ハード陽極酸化処理
バルブボディの材質	WCB、304,316,304L、316L	ピストン	ダブルピストン
バルブ要素の材質	304,316,304L、316L	オプション	複動またはスプリングリターン
シール材	PTFE、PPT、超硬	位置表示器	Namurnormスタンダード
呼び圧力	PN16 / 40分の24 / 63kgの	旅行調整	2方向での正確な±5°の調整
適用ミディアム	液体、気体	耐用年数	（ギア付き）百万タイムズ

3PC空気圧作動式ボールバルブの技術的パラメータ

寸法
NPS	DN	D	D	L	L2	H	4-D1	W
3/8	10	12	17	65	100	50	7	95
1/2	15	15	21	75	110	60	8	110
3/4	20	20	27	85	130	63	8.5	110
1	25	25	34	90	150	80	8.5	140
1-1 / 4	32	32	43	112	160	86	10	140
1-1 / 2	40	38	49	120	180	94	10	155
2	50	50	61	145	200	104	11	180
2-1 / 2	65	65	76	170	230	140	16	220
3	80	80	89	200	260	152	18	260
4	100	100	106	263	320	170	20	350
