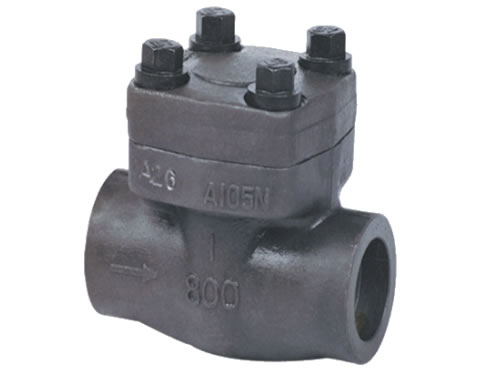

Socket soudés en acier forgé Clapet anti-retour

Introduction

Clapet anti-retour, aussi appelée clapet anti-retour, soupape de reflux, clapet anti-retour ou une vanne d'équilibrage, ouvre et ferme automatiquement compter sur la pression médiatique qui coule. Les parties de douille soudure clapet anti-retour en acier forgé comprennent corps de soupape, un disque, le capot et le joint. Il est utilisé pour empêcher le flux inversé et les fuites de milieu, tels que le liquide, le gaz, etc. Ce type de vanne en acier forgé est également appliqué pour arrêter l'inversion de la pompe et de moteur d'entraînement.

Applications

Socket soudure clapet anti-retour en acier forgé peut être largement appliquée comme régulation de fluide et du matériel d'interception dans l'eau du robinet, les eaux usées, la construction, pétrole, produits chimiques, de la nourriture, la médecine, le textile, l'énergie électrique, la construction navale, la métallurgie, et d'autres systèmes de pipelines.

Avantages et fonctionnalités

1. Il faut petite force de torsion pour fermer vérifier la prise soudure en acier forgé valve.
2. matériau d'étanchéité peut être sélectionné en fonction de support de manière à améliorer la propriété d'étanchéité du clapet anti-retour et de porter resistance.
3. précision coulée et de la technologie de traitement CNC est adopté pour faire soupape body.
4. Disc dispositif de retenue est conçu pour empêcher que la position d'ouverture du disque est trop élevé pour être arrêté down.
5. Haute résistance broche solide est installé précisément, ce qui assure une excellente performance et à long service de la vie de prise soudure forgé clapet d'acier. 6. La friction entre les surfaces d'étanchéité est small.
7. Rocker est à haute résistance et de flexibilité pour la fermeture du disque.
8. Disque de soupape de retenue en acier forgé est filetée avec une résistance élevée et stiffness.
9. La surface d'étanchéité du disque peut être personnalisé. Le client peut choisir des matériaux d'étanchéité comme matériau métallique déposé ou encart matériau non métallique selon requirement.
10. Deux fois grenaillage traitement de surface de soupape font de ce clapet anti-retour regarder fine et lisse.

Classification des Socket Weld en acier forgé Clapet

1) Nous avons le type de swing et de clapet de type ascenseur.
2) Selon note moyenne pression, clapets anti-retour peuvent être classés en CLASS900 PN16.0 et CLASS1500 PN26.0.
3) Vérifiez les vannes avec chapeau boulonné ou chapeau soudé sont disponibles pour selection.
4) Chenilles extrémité ou extrémité SW clapet anti-retour en acier forgé sont fournis.

Principe de fonctionnement

Douille de soudage clapet anti-retour en acier forgé moyen permet de couler à travers elle dans une seule direction, et elle empêche l'écoulement dans la direction inverse. Disque de clapet est ouvert sous la pression du fluide d'écoulement vers l'avant. Lorsque le fluide circule dans le sens inverse, le disque seront fermés par pression de fluide et le poids mort de manière à couper la circulation.

Pression: PN16.0 CLASS900-1500 ~ 26.0

Spécifications techniques de la vanne de non-retour

Spécifications techniques	ASME / API / BS	GB / JB
Design Standard	BS5352	GB / T7746
Pression-Température Note	ASME B16.34	GB / T12224
Face à face	Usine standard	GB / T7746
Logement à souder Ends	ASME B16.11	GB / T1751
Extrémités filetées	ASME B1.20.1	GB / T306
Inspection & test	API598	JB / T9092

Matériau Liste pour les pièces principales de Socket Weld en acier forgé clapet anti-retour

Non.	Nom de la pièce	ASTM
		En acier au carbone		Tailess acier	Alliage d'acier
1	Corps	A105	LF2 / LF3	A182 F304	A182 F11 / F22
2	Siège	A182F6a	A182F6a	A182 F304	A182 F11 / F22
3	Disque / Boule	A182F6a	A182F6a	A182 F304	A182F6a
4	Épingle	A276-410	A276-410	A276-410	A276-410
5	Le printemps	Alloy Steel Si.Mn		Acier inoxydable	Alloy Steel Cr.V
6	Joint d'étanchéité	Graphite + 304
7	Bonnet	A105	LF2 / LF3	A182 F304	A182 F11 / F22
8	Boulon	A193 B7	A320L7	A193 B8	A193 B16

Dimensions principales & Poids

Pression		Taille		Dimension principale de Valve de non-retour						Poids (kg)
		mm		dans.		L		L	H
		Réduire Bore	Full Bore	Réduire Bore	Full Bore	Réduire Bore	Full Bore
CLASS900 PN16.0	Type de swing	15	10	1/2	3/8	10	10	79	61	1.2
		20	15	3/4	1/2	13	13	92	61	1.4
		25	20	1	3/4	18	18	111	78	2.3
		32	25	1.1 / 4	1	24	24	120	84	3.9
		40	32	1.1 / 2	1.1 / 4	29	29	152	103	5.6
		50	40	2	1.1 / 2	36,5	36,5	172	118	8.9
CLASS1500PN26.0	Type d'Ascenseur	15	10	1/2	3/8	10	10	79	61	10
		20	15	3/4	1/2	13	13	92	61	1.1
		25	20	1	3/4	18	18	111	78	1.9
		32	25	1.1 / 4	1	24	24	120	84	3.4
		40	32	1.1 / 2	1.1 / 4	29	29	120	101	4.5
		50	40	2	1.1 / 2	36,5	36,5	140	120	7.3
