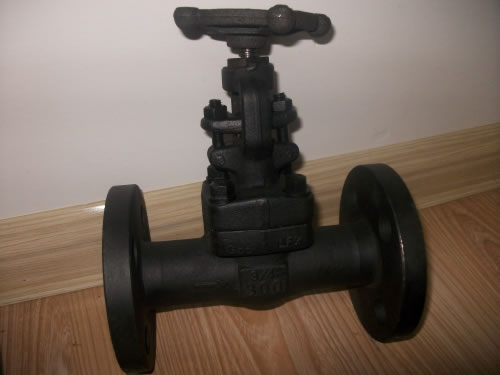

Фланец кованой стали Проходной клапан

Description
Проходной клапан (также называемый запорный клапан) в основном состоит из корпуса клапана, диска, вала и пальца штока. Фланцевые стальные кованые шаровой клапан представляет собой клапан с запорным элементом (диск), движущегося вместе с центральной линии с седла клапана. Так как она имеет относительно короткий открытие и закрытие инсульт, этот клапан очень подходит для отсечения и регулирования потока среды. Наша фланцевое шаровой клапан широко применяется на водопроводной воде, канализации, строительство, нефтяной, химической, пищевой, медицины, текстильной, электроэнергии, корабль, металлургии, энергетики и других трубопроводных систем.
Advantages
1. Необходимо небольшое кручение, чтобы открыть valve.
2. фланцевые стальные кованые шаровой клапан характеризуется тонкой проведением запечатывания и выслугу time.
3. Трение между уплотнительными небольшой surfaces.
4. Точность технологии литья принимается к производству клапана body.
5. Два раза выстрелил взрывных делает изысканный внешний вид фланцевого глобус valve.
6. Обработка с ЧПУ применяется на клапан disc.
7. Все наши продукты прошли CE и JB / T9092 сертификации.
8. 18 месяцев гарантии и срок службы технология обслуживания предлагаются для наших продуктов.
Applications
1. фланцевый шаровой клапан подходит для высоких температур и среднего давления трубопроводов и устройств, таких как системы трубопроводов нефтехимических в тепловых электростанций и атомной энергетики stations.
2. Она применима для трубопроводов с малой потребности в гидравлическом сопротивлении, то есть она подходит для трубопроводов, где слишком много внимание потери давления не necessary.
3. Низкие требования по регулированию точность и малый диаметр (номинальный диаметр ≤ 50 мм) трубопровод следует использовать фланцевое кованая сталь глобус valve.
4. В соединении промышленности, производство химических удобрений следует использовать высокого давления типа угол шар valve.
5. В процессе производства глинозема, прямой поток шарового клапана (цементная герметизации карбида и съемным сиденьем клапана) должны быть использованы на легких коксующегося трубопровода в обескремнивания мастерской.
6. фланцевое шаровой клапан широко используется на воде и теплоснабжения техники в городском строительстве.
Features
1. Проходной клапан (клапан остановки) гораздо проще, чем задвижки в структуре, производстве и maintenance.
2. При открывании или закрывании, нет относительного скольжения между корпусом клапана и disc.
3. Глобус клапан ниже, но дольше, чем задвижки.
4. С среда канала повороты в корпусе клапана, сопротивление жидкости big.
5. средних фланцевого кованой стали проходным клапаном может протекать только в одном направлении, и текучий направление не может быть изменен, когда фланцевый шаровой клапан находится в эксплуатации.
Классификация Глобус Valve
1. В соответствии с направлением канала шарового клапана, она может быть классифицированы в прямо через типа / прямой тип расхода / угол тип / поршень тип шара valve.
2. В соответствии с расположением нити на стержень клапана, он может быть разделен на верхний / нижний резьбовой стволовых шара valve.
3. В соответствии с приложением, могут быть классифицированы в нагревательной рубашкой / Кованая сталь / кислорода, посвященной / сильфона / низкой температуры шарового клапана (запорный клапан).
Давление: CLASS900-2500 PN16.0-42.0
1. Сварные Бонне / нажимного Bonnet
2. Снижение Port
3. Генеральный Disc
4. Фланец Концы / стыковой сварки Окончание
Технические характеристики фланцевых Globe Valve

Техническая спецификация	ASME / API / BS	ГБ / JB
Дизайн Стандартный	ASME B 16.34 / BS5352	ГБ / T12235 Гб / T12224
Зависимость давления от температуры Рейтинг	ASME B 16.34	ГБ / T12224
Лицом лица	ASME B16.10	ГБ / T12221 JB / T96-95
Фланец Концы	ASME B16.5	ГБ / T9113 JB / T82.1 ~ 82.4
Окончание встык	ASME B16.25	ГБ / T12224
Инспекция & испытаний	API598	JB / T9092

Список материал основных частей фланцевых Globe Valve

Нет.	Наименование	ASTM
		Углеродистая сталь		Tailess стали	Легированная сталь
1	Тело	A105	LF2 / LF3	A182 F304	A182 F11 / F22
2	Диск	A182F6a	A182F6a	A182 F304	A182 F6a
3	Стебель	A276-410	A276-410	A276-304	A276-410
4	Прокладка	Графит + 304
5	Уплотнительное кольцо	Графит
6	Иго	A216 WCB-	A216 WCB-	A351 CF8	A216 WCB-
7	Капот	A105	LF2 / LF3	A182 F304	A182 F11 / F22
8	Железа	A216 WCB-	A216 WCB-	A351 CF8	A216 WCB-
9	Болт	A193 B7	A320L7	A193 B8	A193 B16
10	Упаковка	Графит
11	Стволовые втулка	A276-410	A276-410	A276-304	A276-410
12	Железа	A216 WCB-	A216 WCB-	A351 CF8	A216 WCB-
13	Глаз Клякса	A193 B7	А320 L7	A193 B8	A193 B7
14	Гайка штока	A276-410
15	Ручной привод	A197 или A47-32510

Основные размеры & Вес фланцевый кованой стали Проходной клапан

Давление	Размер		Главная измерение фланцевый проходной клапан							Вес (кг)
	мм	в.	D	LRF	ПВР	LRTJ	ЧАС		Вт
							ВБ	ПБ		ВБ	ПБ
CLASS900 PN16.0	15	1/2	10	216	216	216	310	333	180	13.5	12,5
	20	3/4	13	229	229	229	310	333	180	12.6	11.8
	25	1	19.1	254	254	254	310	333	180	11.8	11.5
	32	1-1 / 4	25	279	279	279	389	420	200	24,4	23,4
	40	1-1 / 2	32	305	305	305	389	420	200	22,5	21,7
	50	2	38.1	368	368	371	498	524	300	45,5	43,5
CLASS1500 PN26.0	15	1/2	10	216	216	216	310	333	180	13.5	12,5
	20	3/4	13	229	229	229	310	333	180	12.6	11.8
	25	1	19.1	254	254	254	310	333	180	11.8	11.5
	32	1-1 / 4	25	279	279	279	389	420	200	24,4	23,4
	40	1-1 / 2	32	305	305	305	389	420	200	22,5	21,7
	50	2	38.1	368	368	371	498	524	300	45,5	43,5
CLASS2500 PN42.0	15	1/2	10	264	264	264	310	333	180	14.3	13.3
	20	3/4	13	273	273	273	310	333	180	13.1	12,5
	25	1	19.1	308	308	308	310	333	180	12.4	11.8
	32	1-1 / 4	25	349	349	352,2	389	420	200	25.	25,5
	40	1-1 / 2	32	384	384	387,2	389	420	200	24.2	24,6
	50	2	38.1	451	451	454,2	498	524	300	49	47,2

Примечания:
1. Н означает высоту, фланцевое глобус клапан полностью opened.
2. Вышеуказанные параметры только для справки.Возможно Неисправность, причина и решение

Возможно Неисправность	Причина	Решение
Утечка между диском и уплотнения клапана поверхности сиденья	1.Dirty Материал крепления на уплотнительной поверхности 2.Wear или эрозии уплотнительной поверхности 3.Deformation диска, вызванных чрезмерным кручения закрытия	1.Cleaning Грязные Материал 2.Regrinding уплотнительной поверхности для наплавки и обработки 3.Replacing фланцевый проходной клапан
Утечка между болтами Bonnet клапана Корпус и крышка шарнир	1.Uneven Крепление Подключение Коты 2.Damage на фланцевое соединение уплотнительной поверхности 3.Wear или Недействительность прокладка	1.Refastening Равномерно 2.Repairing 3.Repalcing Прокладка
Утечка в клапанной Упаковка позиции	1.Malcompression из упаковки Гранд 2.Wear из упаковки 3.Damage в контактной поверхности между штоком и упаковки	1.Tightening сжатия сальника орех равномерно 2.Increasing Упаковка Правильно 3.Grinding Стволовые поверхности или замены штока
Негибкий падение и на восстание шток клапана	1.Too Тесная сальника 2.Skewing сальника 3.Clutter вращающимися частями 4.Damage на Stem и нить из клапанной гайка 5.Stem Гибка	1.Appropriate Выпуск упаковки Гранд 2.Adjusting сальника 3.Removing загромождает и лакирование консистентной смазки 4.Truing темы или замена штока и клапаном Гайка 5.Adjusting или замена штока клапана
